Cellule LASER portée 9m - 3 modes de fonctionnement APE-171/3030

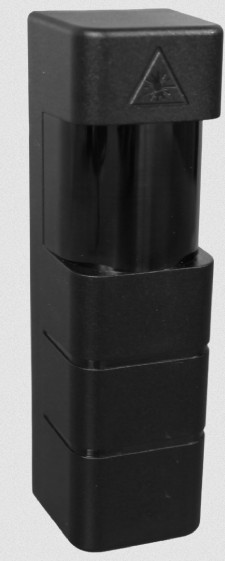

Photocellule laser orientable à temps de vol

L36 est une photocellule innovante basée sur la technologie laser à temps de vol (ToF), conçue pour une utilisation sur les portails en tant que dispositif de sécurité. Contrairement
aux photocellules traditionnelles, elle ne nécessite ni second dispositif ni réflecteur.
L36 utilise un télémètre laser pour mesurer la distance à un obstacle.

La photocellule peut être utilisée selon 3 modes de fonctionnement:

Mode A
FONCTIONNEMENT EN TANT QUE PHOTOCELLULE
Ce mode nécessite un référent physique fixe en face du télémètre laser. Distance maximale de détection: 9 m. La photocellule analyse deux événements: la détection d’un obstacle à une distance inférieure à celle enregistrée lors de la phase d’apprentissage.

Mode B
FONCTIONNEMENT EN TANT QUE CAPTEUR DE PROXIMITÉ (APPROCHE PERPENDICULAIRE AU FAISCEAU LASER)
Distance maximale de lecture: 6 m. Optimisé pour la détection de mouvements perpendiculaires au faisceau laser. La distance de lecture est programmable et peut varier par incréments de 0,5 m lors de la programmation.

Mode C
FONCTIONNEMENT EN TANT QUE CAPTEUR DE PROXIMITÉ (APPROCHE DEPUIS TOUTES LES DIRECTIONS)
Distance maximale de lecture: 6 m. Optimisé pour la détection de mouvements en approche vers la cellule depuis n’importe quelle direction. La distance de lecture est programmable et peut varier par incréments de 0,5 m lors de la programmation

• Caractéristiques techniques
• Alimentation: 12–24 V AC/DC
• Angle d’émission/réception: ± 25°
• Angle de rotation de la tête optique: 180°
• Portée maximale
• Mode A: 9 m
• Modes B et C: 6 m
• Charge maximale en sortie: 30 VDC, 0,5 A
• Température de fonctionnement: -10 °C, +60 °C
• Indice de protection: IP54
• Dimensions: 36 × 123 × 33 mm
• Poids: 69 g
